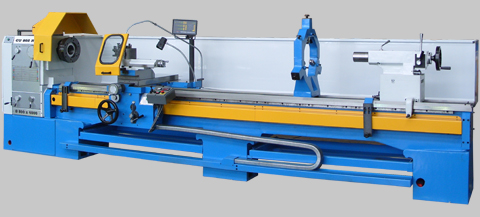

 | Универсален струг CU802RD безстепенно, честотно регулиране на оборотите |
| |
 |
| |
|
| ТЕХНИЧЕСКИ ДАННИ |
| Височина на центрите | мм | 400; 420 |
| Разстояние между центрите | мм | 1500-2000-3000-4000-5000-6000 |
| Максимален диаметър на обработка | мм | |
| над направляващите | | 800; 840 |
| над супорта | | 510; 560 |
| при свален мост | | 990; 1030 |
| Ширина на направляващите | мм | 480 |
| ВРЕТЕНО |
| Преден карай на вретеното: | | |
| по DIN55027 | | №11 |
| Отвор на вретеното | мм | Ф104 |
| Обороти в диапазон | об/мин | 15-120;60-500;240-2000 |
| Брой диапазони | бр. | 3 |
| Оборотен обхват | об/мин | 15 - 2000 |
| ПОДАВАНИЯ-РЕЗБИ |
| Брой на подаванията | бр. | 144 |
| Обхват на подавания | | |
| надлъжни | мм/об | 0.039-24 |
| напречни | мм/об | 0.0195-12 |
| Резби | бр. | 288(4x72) |
| метрична | мм | 0,5-240 |
| цолова | нав/1" | 60-1/8 |
| модулна | m | 0,125-60 |
| диаметралпитчова |
DP |
240-0,5 |
| ход на напречната шейна |
|
500 |
| ход на кръстатия супорт |
|
170 |
| ЗАДНО СЕДЛО |
| Диаметър на пинолата | мм | 90; 100 |
| Ход на пинолата | мм |
240 |
| Конус на пинолата | Morse | МК6 |
| ДВИГАТЕЛИ |
| Главен двигател | kW | 11; 15 |
| Двигател за бърз ход | kW | 0,55 |
| Двигател за хидроагрегат | kW | 0,12 |
| Двигател за охлаждане | kW | 0,09 |
| ДОПЪЛНИТЕЛНИ КОНСТРУКТИВНИ ИЗМЕНЕНИЯ |
| *Възможност за цолово изпълнение на машината. |
| *Машините могат да бъдат СЕ или нормално изпълнение. |
*По желание на клиента може да се поставя допълнително цифровa индикаторна
система и крачна спирачка. |
| ГАБАРИТНИ РАЗМЕРИ |
| Широчина | мм | 1580 |
| Височина | мм |
1710 |
| Дължина | мм | |
| РМЦ 1000 | | 2550 |
| РМЦ 1500 | | 3050 |
| РМЦ 2000 | | 3550 |
| РМЦ 3000 | | 4550 |
| РМЦ 4000 | | 5550 |
| РМЦ 5000 | | 6550 |
| РМЦ 6000 | | 7550 |
| МАСА |
| РМЦ 1000 | кг | 4100 |
| РМЦ 1500 | кг | 4340 |
| РМЦ 2000 | кг | 4580 |
| РМЦ 3000 | кг | 5250 |
| РМЦ 4000 | кг | 5820 |
| РМЦ 5000 | кг | 6430 |
| РМЦ 6000 | кг | 6980 |
|
|
